کانکتورهای ШР از دو بخش تشکیل شده‌اند: قسمت پلاک و قسمت فلنج (ثابت) . هر دو قسمت می‌توانند به صورت بلوکی (فلنجی) یا کابلی باشند. قسمت کابلگیر به صورت مستقیم یا زاویه‌دار و قسمت فلنج به صورت ثابت تولید می‌شود. کانکتورها توسط رزوه به هم متصل شده‌اند. آبکاری تماسی کانکتورها از جنس نقره یا نیکل می‌باشد.
کانکتورهای ШР با استانداردهای متفاوتی به دسته بندی زیر تقسیم می‌شوند که هرکدام طبق استاندارد خاصی ساخته می‌شوند:
– ШР according to GEO.364.107 ТУ
– 2РТ-А according to GEO.364.118 ТУ
– 2РТТ according to GEO.364.120 ТУ (АШДК.434410.060 ТУ)
– ШРК according to GEO.364.108 ТУ and бРО.364.040 ТУ
 |
 |

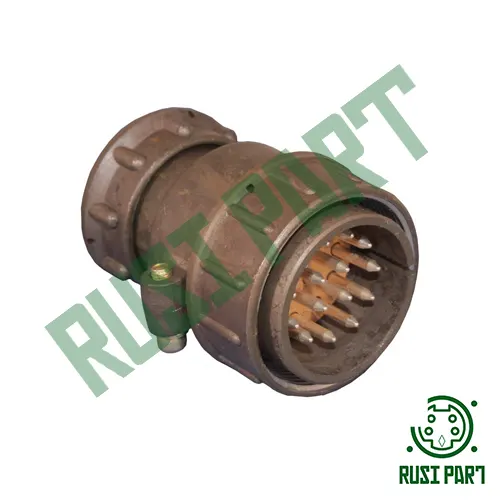

مشخصات ظاهری کانکتور روسی 15 پین قطر 36 سری2РТ
کانکتور روسی СШР36П15ЭГ5 ، یک کانکتور روسی سری СШР با مشخصات زیر است:
- СШР- نوع کانکتور
- 36- سایز کانکتور
- П-کانکتور مستقیم بدون زاویه
- 15 – تعداد پین ها
- Э – کانکتور بدون کابل شیلد دار(زرهی)
- Г – پلاگ (سرکابل)
مشخصات تکنیکال کانکتور روسی 15 پین قطر 36 سریСШР
- مقاومت کنتاکت ها بر روی پین ها کمتر از 1 مگا اهم
- ماکزیمم جریان بار روی پین ها 10 تا 35 آمپر
- ماکزیمم جریان بار روی کل کانکتور 50 تا 540 آمپر
- ولتاژ عملکری850 ولت
- سایز کانکتور 36 میلیمتر
- دمای عملکردی کانکتور بین 60- تا 115+ درجه سیلسیوس
